  瑞馬燃氣壁掛爐安裝方法及安裝規范

  燃氣壁掛爐的安裝方法及安裝規范應嚴格參照燃氣壁掛爐生產廠家提供的安裝說明書進行。壁掛爐的安裝主意以下幾個方面：選擇壁掛爐安裝位置、與采暖系統的連接、與生活熱水系統的連接、排煙系統的安裝、電源的連接以及室內溫控器的安裝等等。瑞馬燃氣壁掛爐安裝方法及安裝規范如下：


• 燃氣壁掛爐產品一定要由專業的技術人員進行安裝；
• 臥房、客廳、樓梯、安全出口不得安裝本燃氣壁掛爐；
• 燃氣壁掛爐安裝位置應是由不可燃材料建造，若安裝部位是可燃材料時，應采用防熱板隔熱，防熱板與墻的距離應大于10mm;
• 壁掛爐安裝處不能存放易燃、易爆及產生腐蝕氣體的物品；
• 燃氣壁掛爐產品安裝時應保持垂直，不得傾斜；
• 安裝燃氣壁掛爐的墻體必須有足夠的強度承載壁掛爐；
• 安裝時應在壁掛爐的兩側各留出不小于300mm的距離，以便于維護操作；
• 燃氣壁掛爐的安裝位置上方不得有明裝電線、電器設備、燃氣管道，下方不能設燃氣烤爐、燃氣灶等燃氣具；
• 燃氣壁掛爐安裝環境一定要通風良好；
• 燃氣壁掛爐安裝不得靠近電磁爐、微波爐等強電磁輻射電器安裝；
• 應設置壁掛爐專用電源插座，電源插座的接地端應可靠接地；
• 保持電壓穩定，電壓在AC220V~230V之間，否則必須配穩壓器；
• 燃氣壁掛爐供暖系統的最低位置必須安裝排水閥；
• 供暖回水管上應水平安裝Y型過濾器；
• 在供暖系統注水時，應注入經過軟化處理過的水或在系統內加入軟化劑、阻垢劑；
• 所有管道應連接牢靠，避免管道的跑、冒、漏、滴等現象；
• 在將供暖管道與壁掛爐連接之前，必須嚴格將管道連同散熱設備加以沖洗；
• 清除管道中異物，否則有可能會導致壁掛爐的正常工作；
• 燃氣壁掛爐安裝完成后，安裝人員應對壁掛爐的給排氣系統進行位置標識，安裝人員應向用戶介紹壁掛爐及其安全裝置的使用方法。

• 燃氣壁掛爐排煙管必須密封，排煙管使用的材料應能抵抗一般的機械變形，而且應能耐熱、阻燃和防冷凝。在任何外部條件下排煙管的任何部位的煙氣溫度必須比露點溫度高；

• 每臺壁掛爐產品都隨機配送煙管一根，包括90度標準彎頭一件，850mm標準直管一根及相應的部分配件；

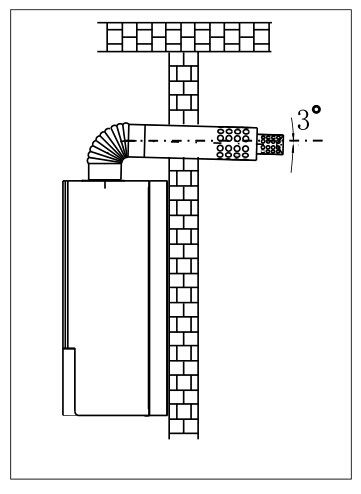

• 安裝壁掛爐后必須按圖示方式安裝壁掛爐煙管，并使用煙管通過墻壁上的孔伸出室外；
• 煙管彎頭與標準直管的連接處必須用鋁箔條密封。

• 將標準同軸煙管穿過墻孔伸出室外；
• 同軸煙管標準彎頭套裝在壁掛爐進/排氣煙道出口上；

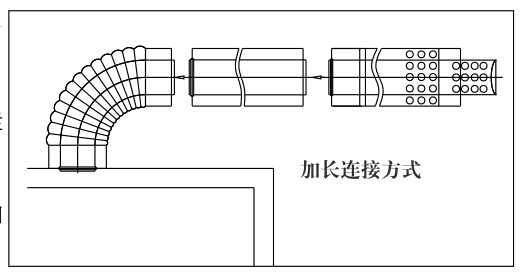

• 將加長煙管套接在標準彎頭和標裝直管中間；
• 調整加長煙管到適合的長度。

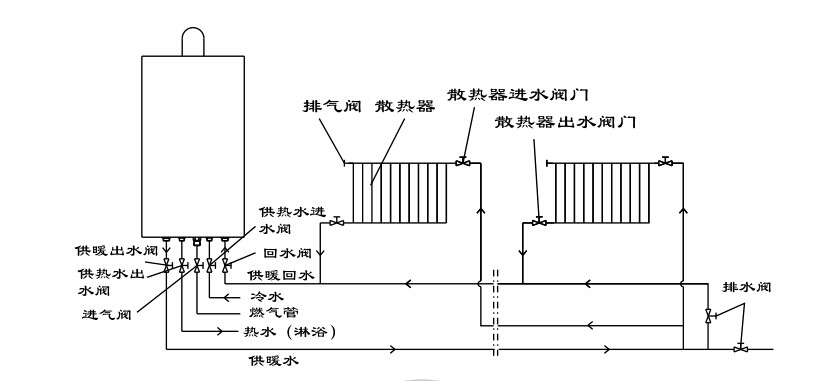

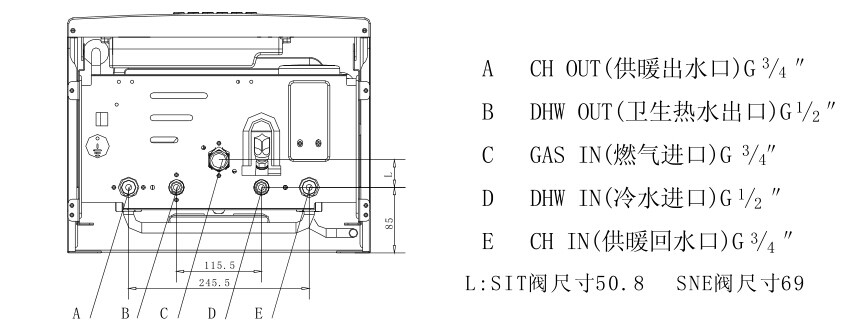

•  按圖所示各進出水管的位置將供暖系統和熱水系統管道與壁掛爐連接。
   水路系統安裝注意事項
   — 將安全閥泄水引入下水道，在其連接管上不得安裝閥門。
   — 必須在供暖系統的回水管道安裝過濾器。
   — 當地水質很硬或腐蝕性較強，須考慮在供暖系統管道中預留補軟化水的接口。
   — 系統安裝完成后應注水試壓，確保無滴水、漏水、跑水現象。

• 燃氣管道系統必須保證供應的燃氣壓力滿足銘牌標示要求；
• 壁掛爐燃氣管路的連接和將燃氣管道與燃氣表和壁掛爐連接后，安裝人員必須對燃氣管道系統密封性進行檢查；
• 在燃氣管道與壁掛爐連接時，在靠近壁掛爐的位置安裝一個燃氣截止閥；
• 燃氣表的流量應足夠滿足壁掛爐流量要求。

• 壁掛爐的電氣應與AC220V/50Hz的電網聯接，建筑物的配電系統應有接地線，壁掛爐的接地線應牢固并且必須有可靠的安全接地措施；
• 不可用燃氣管或水管作為電氣設備的接地；
• 電氣系統應滿足壁掛爐的最大輸入功率，導線部分負載功率必須與壁掛爐輸入功率相適應；
• 器具連接的開關不應設置在有浴盆或淋浴設備的房間；
• 插頭、插座應通過相關認證（I類電器）；
• 如果壁掛爐電源軟線損壞，為避免危險，應由制造商或制造商認可的維修人員來更換。
