如何選擇燃氣壁掛爐采暖爐散熱器及安裝

燃氣壁掛爐采暖爐采暖系統的散熱可以通過不同的散熱設備來實現，例如：散熱器、地板采暖設備，風機盤管……散熱設備類型的選擇與建筑物的熱惰性相適應。如果安裝燃氣壁掛采暖爐采暖系統散熱設備選用散熱器，如何選擇散熱器及安裝散熱器呢？

一、不同材質的散熱器及其特點：

 1. 鑄鐵散熱器

耐腐蝕性能強、熱惰性大，室內溫度穩定。鑄鐵材料導熱性能較差，鑄鐵散熱器較重。

在開式系統中宜選用鑄鐵散熱器。

圖1-1：鑄鐵散熱器

  2. 鋼制散熱器

目前鋼制散熱器主要有板式和柱式兩種。

鋼材的韌性較好，便于機械加工成各種具有裝飾性的散熱器；承壓能力較強；導熱性能優于鑄鐵。鋼材比鑄鐵的熱惰性小，更便于調節。

圖1-2：板式圖鋼制散熱器

圖1-3：柱式鋼制散熱器

  3. 鋁制散熱器

導熱、耐腐蝕及機加工性能好，重量輕，但價格較高。

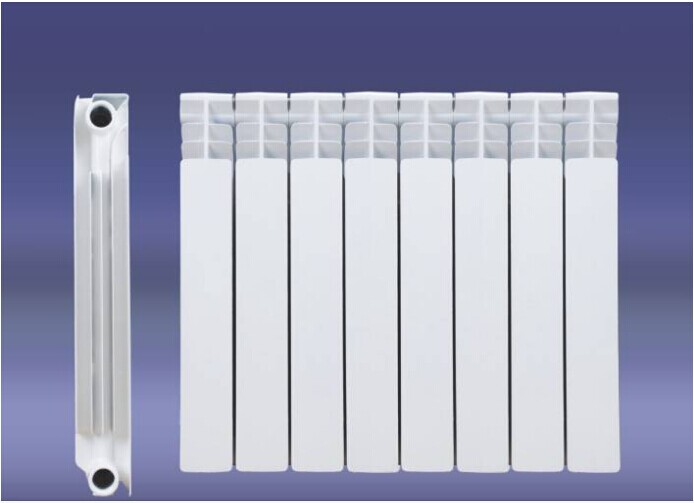

圖1-4：鋁制散熱器

二、如何正確選擇散熱器

散熱器在出售的時候都按“片”或“組”論價,同時又標著“W”(散熱量),許多消費者不知道自己房子到底需要多少片或組散熱器才合適,也不知道居室到底需要多少“W”才能暖和.購買時,要具體計算后才能知道購買量.購買散熱器首先要與供暖房屋的面積相匹配,而鑒于不同品牌散熱器的散熱量又不近相同,所以,選購散熱器之前應該進行科學的計算.

  1、算面積：分別計算自己臥室、起居室、衛生間、廚房等的面積，將其作為進一步測算的基礎數據；

 2、算瓦數(W)：這一過程相對復雜，以下簡要提供給消費者一組民用建筑供暖單位面積熱指標測算的參考數據.一般家庭住宅可以按每平方米45-70W來計算，隨朝向方位而異。購買散熱器時，用不同朝向和方位的居室面積乘以每平方米的“W”就是該房間需要的供熱量。一般情況下，出售的散熱器都標有“W”。由于實際生活中變化差異較大，在估算時，應考慮樓房或平方、頂層或底層、端頭或中間、北房或南房、城里或城外、墻體保溫性等因素；

 3、算片數：有一個簡單的辦法，在計算出散熱器瓦數后，考慮散熱器的修正，然后再適當加上20-50%，作為鄰戶傳熱富裕量，以免散熱器熱量不夠。實際上，瓦數算出來以后就可以換算出散熱器的片數進而計算出組數，消費者根據面積選擇其適用的款式就可以了。

建筑面積100㎡樓房,需用幾組散熱器?

應按不同樓層，不同朝向，不同方位的房間分別計算耗熱量，然后選配散熱器。兩方面保證：

  1、一般在我國北方地區，可按80W/㎡熱負荷選擇散熱器。但如系統采用低溫送水，比如70℃水溫其散熱器應相應選大，一般需增加20%-30%即(100-120)W/㎡；在南方地區，應增加50%的熱負荷；

  2、每個房間最少一組散熱器，大的房間考慮空氣溫度分布均勻，可先2-3組。一般100㎡住房為一廳三室二衛一廚，大約應選7組散熱器，其散熱量分別為各房間面積X(80-140)W/㎡。

三、如何正確安裝散熱器

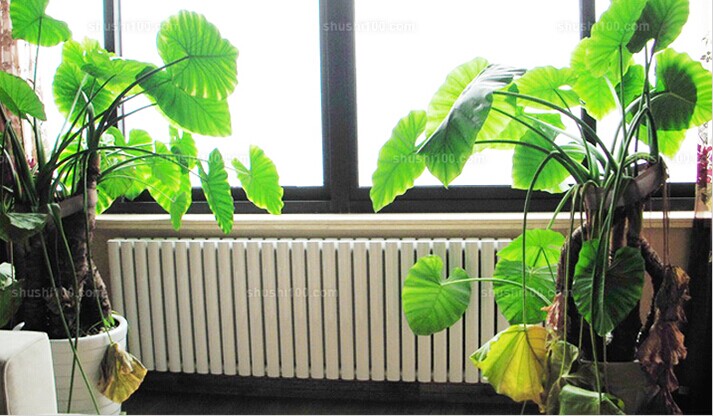

安裝位置的選擇：最佳的安裝位置為窗戶底部或者冷墻壁上（見圖3-1）。雖然這樣做會增加房間的熱量損失，但是這樣能夠使熱量在室內的分布更加均勻，使室內更加舒適（散熱器安裝位置對室內溫度分布的影響見圖3-2）。

圖3-1

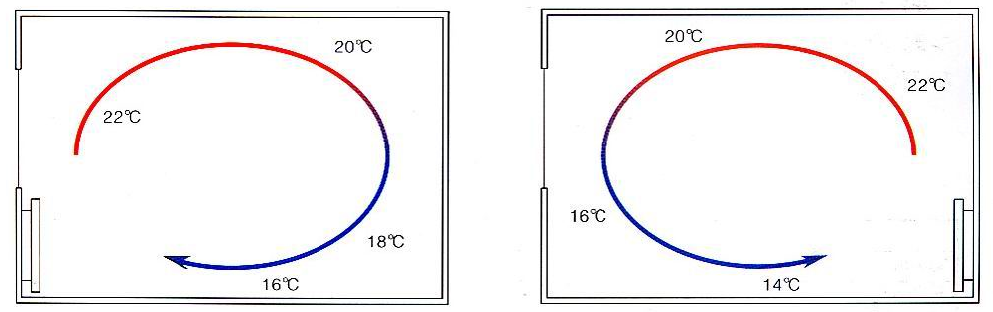

       a)散熱器置于窗下時的室內溫度分布         b)散熱器置于內墻時的室內溫度分布

圖3-2

對于面積較大的起居室，最好安裝兩組散熱器，這樣可以使室內溫度更加均勻。不要將散熱器安裝在窗簾后。不應人為影響散熱器的散熱。如：給散熱器加罩（會損失掉10%到20%的對流散熱及所有的輻射散熱）。散熱器上堆放雜物……

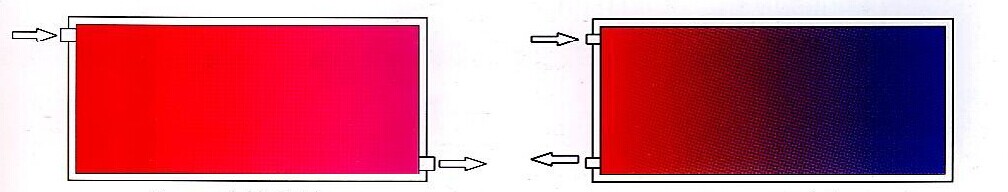

連接方法的選擇：散熱器的進、出口成對角線時，它的散熱效果最佳。當散熱器長度小于1米時，它的進、出口也可以在同側室安裝。（見圖3-3 .3-4）

     圖3-3成對角線連接                  圖3-4同側連接

          超過1米時有出現冷區的危險

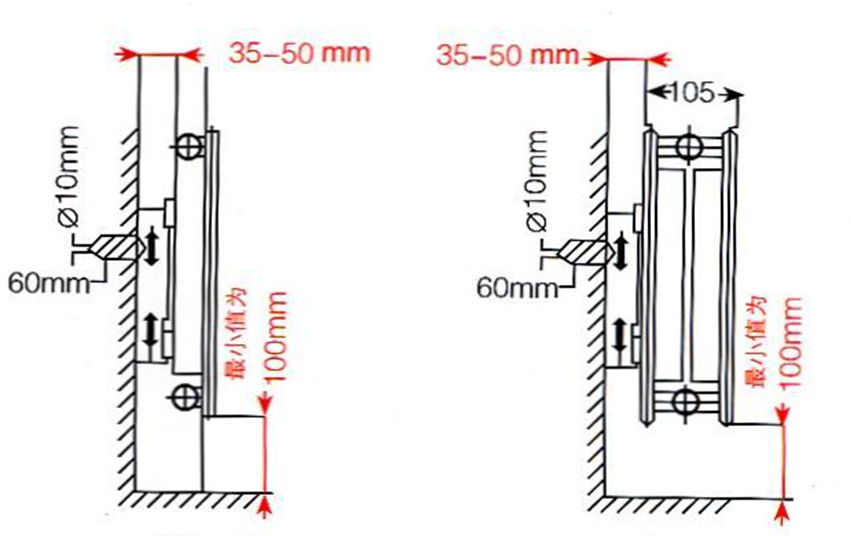

  為了更好的散熱，應注意散熱器與地板以及墻體之間的距離（見圖3-5）。

  散熱器距地板應保持100mm的距離；

  散熱器距墻體應保持25-50mm的距離。

圖3-5：散熱器安裝時應保持的距離

  注：散熱器的供回水溫度也可以低于90℃/70℃。但這樣對于同樣的熱負荷，則需要增大散熱器的面積。
